ソルダーコート株式会社

高強度、銀レス、低コストPbフリー材料/タフアロイCPソルダー LLS228N

●従来のSn-Cu系合金に比べSbの添加により引張強度が向上。
●実装後の冷熱サイクル試験によるせん断強度がSAC305に比べ向上。
●やに入りはんだのフラックス飛散が大幅減少。

基本仕様

品名 溶解温度 Sn Cu Sb Ni Ge
固相線温度 液相線温度
LLS 228N 228℃ 230℃ Bal. 0.6 X 0.05
(参考)LLS227N 227℃ 227℃ Bal. 0.6 0.05 ≦0.01

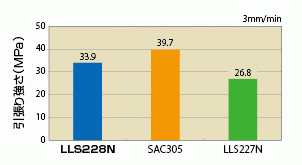

引張強度

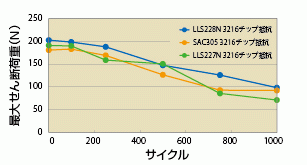

冷熱サイクル試験後のせん断試験

伸び

フラックス飛散試験



このウィンドウを閉じる
